Simn-siirtokatevaunu
Mittakaavan (1:87) mukainen pituus vaunulle olisi 20,6cm, mutta usein pitkät vaunut tehdään todellista lyhyemmiksi, jolloin ne kulkevat paremmin jyrkistä mutkista (R360mm) ja vaihteista. Tässäkin vaunun pituus lyhennetään 15cm:iin. Näin vaunuja mahtuu enemmän junaan ja kokonaisvaikutelma on parempi kuin parilla oikean pituisella vaunulla.

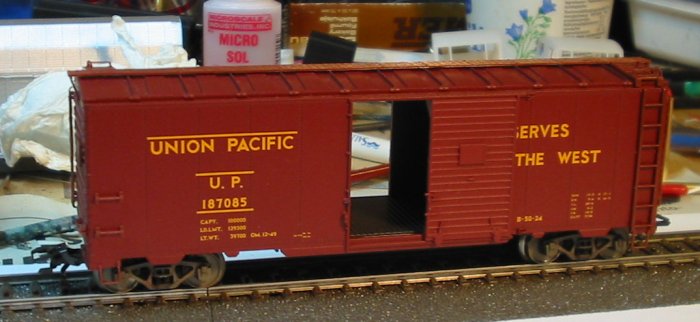

Rakentamisen lähtökohdaksi käy melkein mikä tahansa sopivan pituinen vaunu. Tässä projektissa käytettiin Märklinin jenkkivaunuja 45646, koska niitä sattui olemaan valmiina ja joita saa edullisesti kymmenen vaunun pakkauksessa (Ebayssa noin 160,- EUR/ 10kpl). Telit ovat eri tyyppiä, mutta niitä ei paljon näy alustan palkkien välistä. Vaunussa on valmiiksi lähikytkimet.

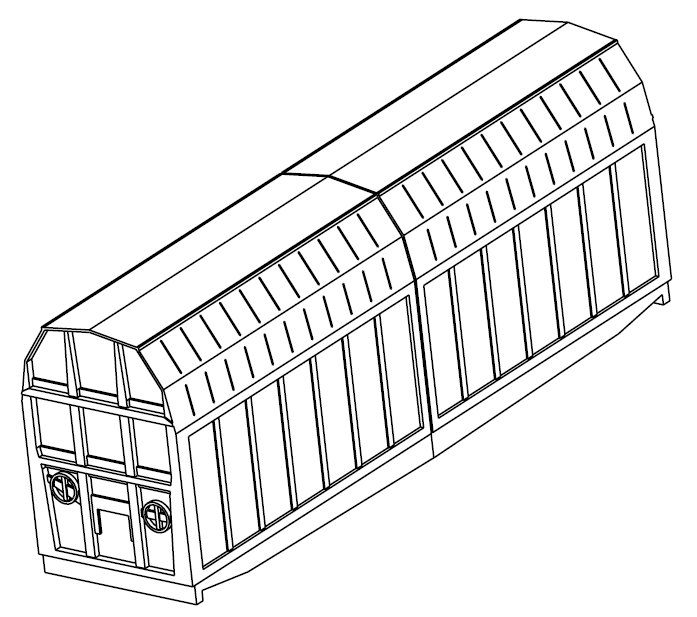

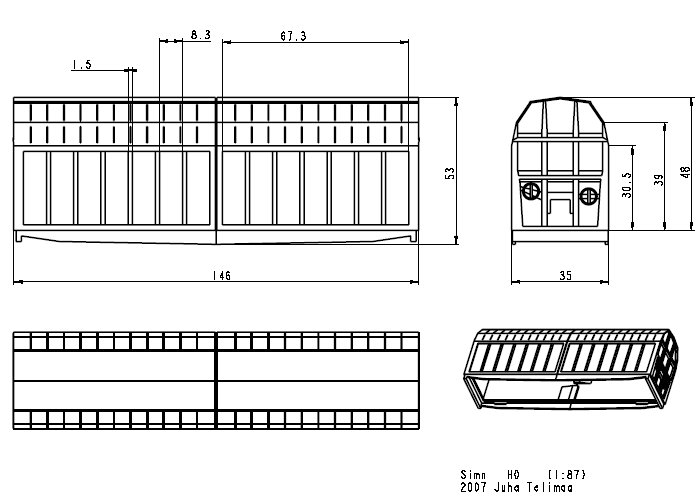

Rakentaminen aloitetaan rakentamalla uusi koppa piirustuksen mukaan. Materiaalina voi käyttää esim. styreeni-, messinki- tai alumiinilevyä. Tässä korit tehtiin kuitenkin CAD-tiedostosta suoraan tulostamalla pikamallinnuskoneella.

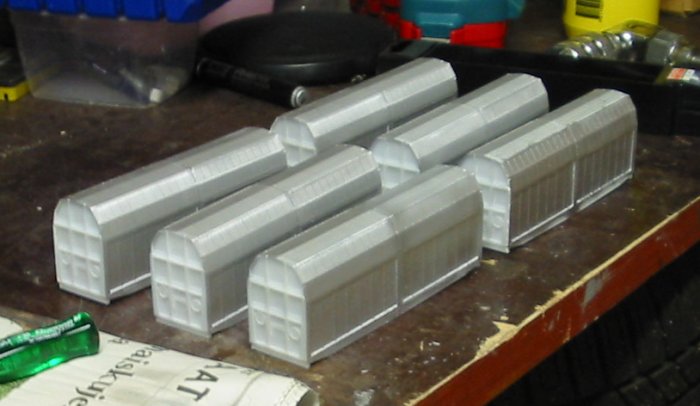

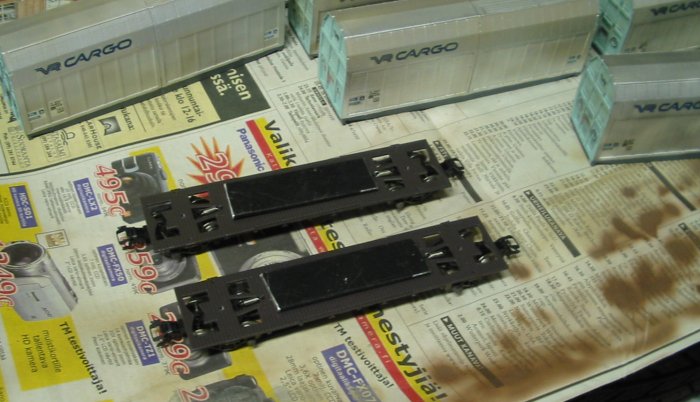

Korit maalataan alumiinin värisiksi ja päädyt sinisiksi. Alareunassa on tumman harmaat runkopalkit.

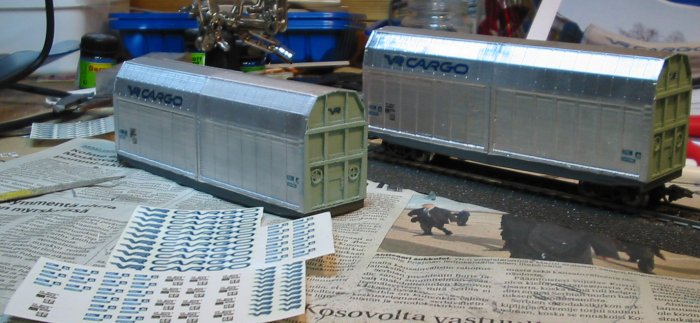

Korin merkinnät tehdään itse tulostetuilla märkäsiirtokuvilla. Lataa tarkempi kuva klikkaamalla yllä olevaa kuvaa ja tulosta se kuvassa ilmoitettuun kokoon. Tieto-Nikkari Helsingissä myy Bare-Metalin siirtokuvatulostusarkkeja. Sopiva paperiasetus ainakin Epsonin tulostimessa on ”Photo Quality Glossy Film”. Kuva tulostetaan läpinäkyvälle arkille ja lakataan ennen liottamista.
Jostain syystä siirtokuvat eivät tarttuneet alumiinimaalipintaan ilman Microscalen Micro Solia. Sitäkin saa mm. Tieto-Nikkarista.

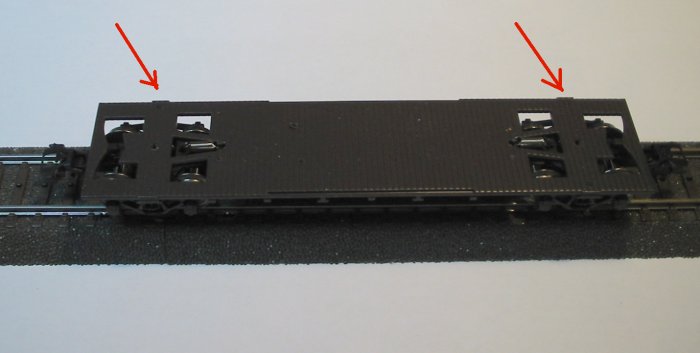

Kori on kiinni alustassa neljällä napsulla, jotka ovat telien keskipisteen kohdalla.
Koska vaunut ovat melko korkeita, on kulku kaarteissa hiukan kiikkerää, vaikka vaunujen alusta on metallia. Pieni lattaraudan pätkä liimattuna alustalle tekee menosta huomattavasti vakaampaa.

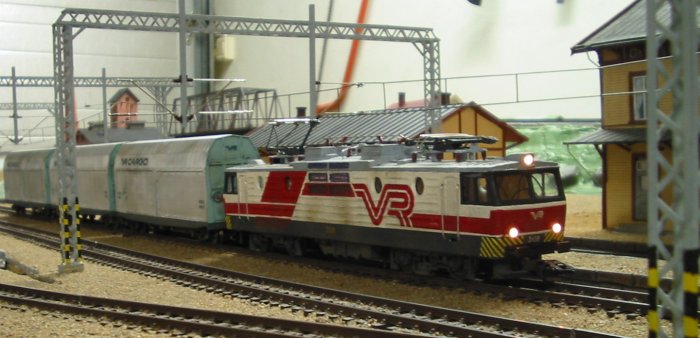

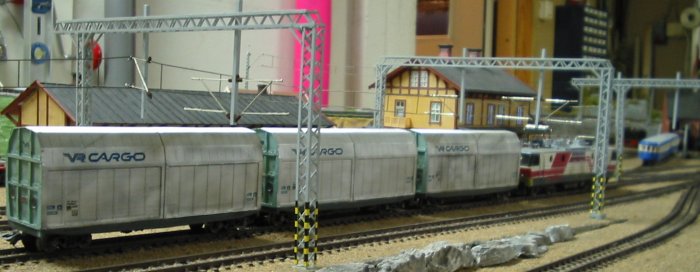

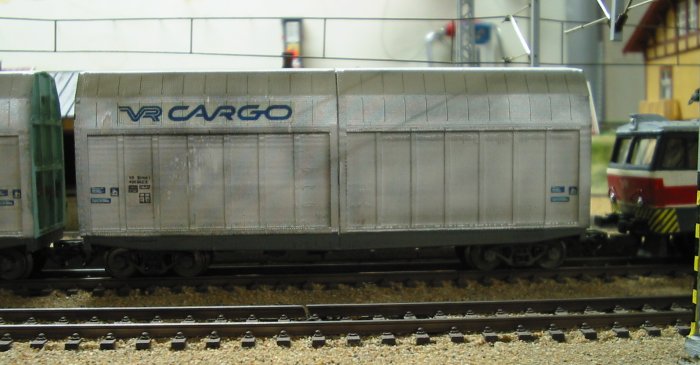

Tässä vaunut alkavat olla valmiiita.
